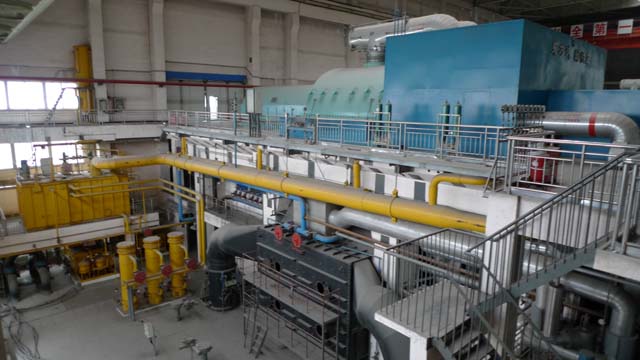

N135～13．24／535／535型
型号：N135～13．24／535／535型
型式：超高压、单轴、双缸双排汽一次中间再热、凝汽式汽轮机
额定功率：135MW
最大连续功率；143．2MW
最大功率：149．6MW
额定转速：3000rpm
旋转方向-从汽轮机向发电机看为顺时针方向
级数：39级．高压缸1个调节级和1 3个压力级 中压缸1 3级 低压缸2×6级
回热级数：二高加、四低加、一除氧器
允许频率变化范围：48．5～50．58Hz
负荷变化率：小于20％T-MCR负荷时：2％／min 20～50％T-MCR负荷时：3％／min 50～100％T一MCR负荷时：5％／min
汽轮机在工作转速下，轴双幅振动值≤0．076mm
汽轮机在越过临界转遮时双幅最大振动值≤0．254mm
轴系临界转速(包括发电机)rpm
|
振型
|
高压一阶
|
低压一阶
|
发电机一、二阶
|
|
临界转速
|
1480（#1机），1730（#2机）
|
2450
|
1260/3600
|
低温脆性转变温度(FATT):
高中压转子： ≤121℃
低压转子:卸℃
低压末级叶片高度690mm
产品编号：D151
汽轮机本体最大尺寸及总重(不包括罩壳)。
13．5X 7．84X 5．4(m)总重约340t
1．2主要设计参数：
功率：135MW
主汽门前蒸汽额定压力：13.24MPa(a)
主汽门前蒸汽额定温度：535℃
再热汽门前蒸汽额定温度：535℃
热段/冷段再热蒸汽压力：2.238／2．487MPa(a)
热段/冷段再热蒸汽温度：535／310.4
热段/冷段再热蒸汽流量：322／322
额定工况蒸汽流量391.9 t/h
额定工况下净热耗8102.8kg／kw.h
排汽背压：4．9kPa(a)
排汽流量：269t／h
额定冷却水温：20℃。
|
|
|
 |
 |
